Sluitstuk | Grip krijgen op vervorming van staal

In de auto-industrie worden veelvuldig staalsoorten gebruikt die uit meerdere fasen bestaan, met name het zachte ferriet en het harde martensiet. Deze staalsoorten hebben een complexe microstructuur waardoor het lastig is grip te krijgen op de processen van plastische vervorming en schade die kunnen ontstaan onder druk. Tijmen Vermeij, die vandaag zijn proefschrift verdedigt, onderzocht hoe en waar die processen in meerfasenstalen precies plaatsvinden en om deze mechanismen te kunnen identificeren ontwikkelde hij nieuwe meetmethodes. Dit kan helpen bij de ontwikkeling van sterke stalen met betere eigenschappen en zo bijdragen aan minder CO₂-uitstoot.

door
foto CEC TU/e

De productie van staal is wereldwijd verantwoordelijk voor zo’n zeven procent van de CO₂-uitstoot, wat het één van de meest vervuilende industrieën maakt. Door staal met betere eigenschappen te ontwikkelen kan het gewicht van het gebruikte materiaal bij de productie van auto’s worden teruggebracht met behoud van de veiligheid. Als autofabrikanten minder materiaal nodig hebben voor hun productie, leidt dit direct tot de afname van CO₂-uitstoot die veroorzaakt wordt door staalproductie. Maar het heeft ook indirect effect, omdat lichtere auto’s minder brandstof verbruiken.

Sterk en vervormbaar

De grote uitdaging is om materialen te ontwikkelen met een relatief laag gewicht die heel sterk, maar tegelijkertijd vervormbaar zijn. Het sterke materiaal moet namelijk tegen een crash kunnen en op die manier voldoende veiligheid bieden. Maar je moet een plaat staal ook kunnen vervormen tot bijvoorbeeld een autodeur. Beide eigenschappen moeten daarbij optimaal in evenwicht zijn. Als het materiaal te sterk en bros is, zal het bij veel impact versplinteren. Is het te zacht, dan vervormt het te makkelijk.

“Denk bijvoorbeeld aan een theelepel. Die kun je makkelijk vervormen zonder dat het breekt, maar je hebt er vrij weinig kracht voor nodig”, legt promovendus Tijmen Vermeij uit. “De uitdaging is om nieuwe stalen te ontwikkelen die heel sterk zijn, maar nog steeds kunnen vervormen als je er veel kracht op zet. En dat is best moeilijk.”

In de auto-industrie zijn meerfasenstalen - geavanceerde staalsoorten die uit meerdere fasen bestaan - heel populair. Een voorbeeld hiervan is Dual-Phase staal (ook bekend als tweefasen-staal of DP-staal) dat bestaat uit een zachte ferrietstructuur met harde martensieteilanden. De combinatie van verschillende fasen resulteert in complexe en fijne microstructuren met betere eigenschappen. Ondanks deze verfijnde eigenschappen kunnen ook deze stalen onverwachts breken of schade vertonen via vervormingsmechanismen die we op dit moment nog niet goed genoeg begrijpen. “Er is veel inzicht nodig in de belangrijke vervormbaarheid- en schademechanismen om stalen te kunnen ontwikkelen met nog betere eigenschappen”, constateert de promovendus.

Nieuwe methodes

In het kader van zijn promotieonderzoek bij de faculteit Mechanical Engineering onderzocht hij hoe DP-staal precies vervormt en ontwikkelde hij een reeks nieuwe methodes voor meting en identificatie van deze vervormingsmechanismen. Bij DP-staal zijn er op microschaal (voor het idee: 1 micrometer is honderd keer dunner dan je haardikte) twee fasen, vaak ferriet en martensiet. Ferriet is heel zacht, waardoor het makkelijk vervormt, en martensiet, dat eilandjes in deze zachte structuur vormt, is juist zeer sterk. Dat materiaal geeft hele goede eigenschappen, maar als je het vervormt, krijg je vooral in de buurt van de martensieteilandjes schade. “Door de mismatch tussen de harde en zachte microstructuur krijg je bij vervorming kleine gaatjes”, legt Vermeij uit. “Als je veel kleine gaatjes bij elkaar in de buurt krijgt, kan het materiaal uiteindelijk breken.”

“Er is veel onderzocht waar de schade precies plaatsvindt in de microstructuur, bijvoorbeeld in het martensieteiland of op de rand daarvan, maar daar houdt het vaak op”, licht hij toe. “Wat we nog niet zo goed begrijpen is hoe het precies gebeurt. Je wilt eigenlijk meten hoe die vervorming gebeurd is.”

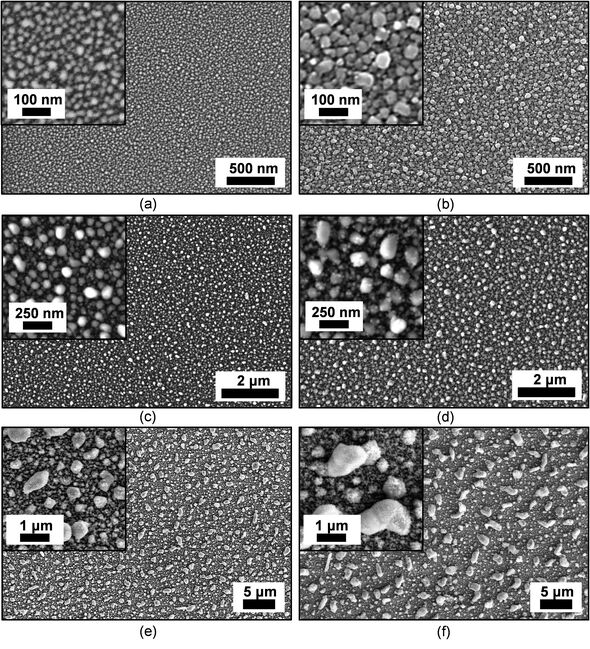

Vermeij ontwikkelde een nieuwe meetmethode, gebaseerd op Digital Image Correlation (DIC), om de vervormingen op micrometerschaal te kunnen bestuderen. Hij bracht daarvoor een patroon aan op de microstructuur en maakte met behulp van een elektronenmicroscoop scans voor en na de vervorming. Deze kun je vervolgens vergelijken met een software om de verschillen te bestuderen. “Zo kun je zien dat een deel van het patroon weg is, dat is dan kapot. Maar je kunt ook plastische vervorming hebben, dat betekent dat het materiaal sterk en blijvend vervormd is, maar niet kapotgaat”, legt Vermeij uit. “Net als het gebogen theelepeltje.” Dat kun je meten en iedere positie kun je een waarde geven. Sommige posities hebben hoge waardes - daar is de vervorming heel sterk - en andere juist laag – waar het materiaal praktisch niet vervormt.

Experimenten en simulaties

Een belangrijk onderdeel van het proefschrift vormen twee papers die het resultaat zijn van een nauwe samenwerking met zijn collega-promovendus Job Wijnen. Terwijl Vermeij bezig was met experimenten uitvoeren, identificeren en meten, deed zijn collega onderzoek op basis van simulaties. Uiteindelijk hebben ze beide methodes gecombineerd door simulaties op de experimenten af te stemmen en de resultaten met elkaar te vergelijken.

Vermeij: “Experimenten doen is heel veel werk. Maar in de computer kun je duizenden simulaties aanzetten, dus kun je veel meer doen.” In de auto-industrie worden simulaties volop gebruikt, bijvoorbeeld wanneer een nieuw onderdeel gemaakt moet worden, zodat je dat niet in het echt hoeft te doen. Vooralsnog zijn simulaties alleen bruikbaar bij simpele vervormingen om een idee te krijgen of het gaat lukken of niet, het is niet helemaal betrouwbaar. “Als je te veel gaat pushen met een vervorming, kan het gaan scheuren, terwijl je het niet zou verwachten op basis van de simulatie.”

Dat komt onder andere omdat simulaties deels worden gebaseerd op aannames, door gebrek aan exacte of complete data. “Als je een stukje DP-staal hebt, kun je de microstructuur meten aan het oppervlak, maar je kunt niet zien wat daaronder gebeurt”, doceert Vermeij. “Het stukje metaal dat je uiteindelijk gaat testen in een experiment, is één millimeter dik. Als je een simulatie doet, kun je er alleen informatie in stoppen die je weet, dus alleen de kennis van het oppervlak. Maar een paar micrometer hieronder is het helemaal anders en die informatie mis je dan. Dat is een grote uitdaging en dat maakt het zo complex.”

Zeer dunne sample

Vermeij en Wijnen losten het probleem van onbekende microstructuren op door een plaatje staal zo dun te maken dat je aan de voor- en achterkant bijna dezelfde microstructuur krijgt. Hiervoor creëerden ze een sample van een paar micrometer dik. Wijnen ontwikkelde daarnaast een algoritme aan de hand waarvan je kunt afschatten hoe het er op basis van de verschillen tussen de voor- en achterkant in 3D uitziet. Zo kregen de promovendi een beter beeld van de microstructuur en konden ze nauwkeuriger simulaties doen.

Deze samenwerking was volgens Vermeij cruciaal in zijn promotieonderzoek. “Deze methode waarbij je simulaties doet op basis van experimenten die zo goed mogelijk elkaar matchen, is van essentieel belang en zeer bruikbaar op hoge niveaus in de industrie om simulaties beter te maken.” Er zijn al eerder onderzoeken uitgevoerd op basis van simulaties en experimenten, maar daar werd telkens een heel klein sampletje voor afgesneden waarin je alleen hele simpele vervormingen kunt zien. Door een zeer dunne sample op een groot gebied - 300 micrometer groot en maximaal 10 micrometer dik - te gebruiken kun je ook complexe vervormingen bestuderen. “Eigenlijk hebben we de tussenweg gevonden tussen hele simpele experimenten, waar je relatief weinig van leert, en hele complexe experimenten waar je geen goede simulaties op kan doen”, concludeert Vermeij.

Dit op elkaar afstemmen van simulaties en experimenten is een mooi voorbeeld van een hechte samenwerking onder promovendi die bezig zijn met dezelfde onderzoeksvraag en daarbij elkaar versterken. “En het belangrijkste is natuurlijk dat de methode laat zien dat het goed werkt, dat er een goede match is tussen simulaties en experimenten”, benadrukt Vermeij.

Sterker staal met minder schade

In een van de experimenten onderzocht Vermeij hoe schade ontstaat in de harde martensieteilandjes in DP-staal van martensiet en ferriet. “Martensiet is heel hard en bros, dus als dat vervormt zou je verwachten dat er schade ontstaat. Maar er is een theorie dat de harde fase ook heel zacht kan vervormen op een bepaalde manier. In de harde fase kan dat wel alleen op een hele specifieke manier gebeuren. Sommige posities kunnen daardoor heel moeilijk vervormen maar op andere posities kan dat wel plastisch gebeuren, dus blijvend en zonder dat er schade ontstaat.”

Vermeij onderzocht dit aan de hand van experimenten en kwam erachter dat er in één geval hele sterke vervorming was zonder dat er schade ontstond. Volgens een unieke identificatiemethode die hij voor zijn promotieonderzoek heeft ontworpen, toonde hij aan dat de sterke vervorming altijd plaatsvindt op één vlak. Dat is heel belangrijk voor de toekomstige ontwikkeling van stalen. Met die kennis kun je materialen zo ontwikkelen dat je minder schade krijgt en kun je hierdoor minder materiaal gebruiken.

Staal heeft oneindig aantal composities en warmtebehandelingen en combinaties daarvan, dus er zijn oneindig veel mogelijkheden om staal te maken. Voeg je een beetje silicium, mangaan of aluminium toe, dan krijg je weer staal met nieuwe eigenschappen. “Tot nu toe gebeurde dit vooral door trial-and-error of er was beperkt begrip in de zin van ‘als je dit doet, gaat er ongeveer dat gebeuren’. Maar uiteindelijk moet je heel veel experimenten en simulaties doen om meer grip te krijgen op de plasticiteit en schade en om stalen met betere eigenschappen te kunnen ontwikkelen.” Vermeijs onderzoek en nieuwe, exactere meetmethodes zijn een belangrijke stap in deze richting.
